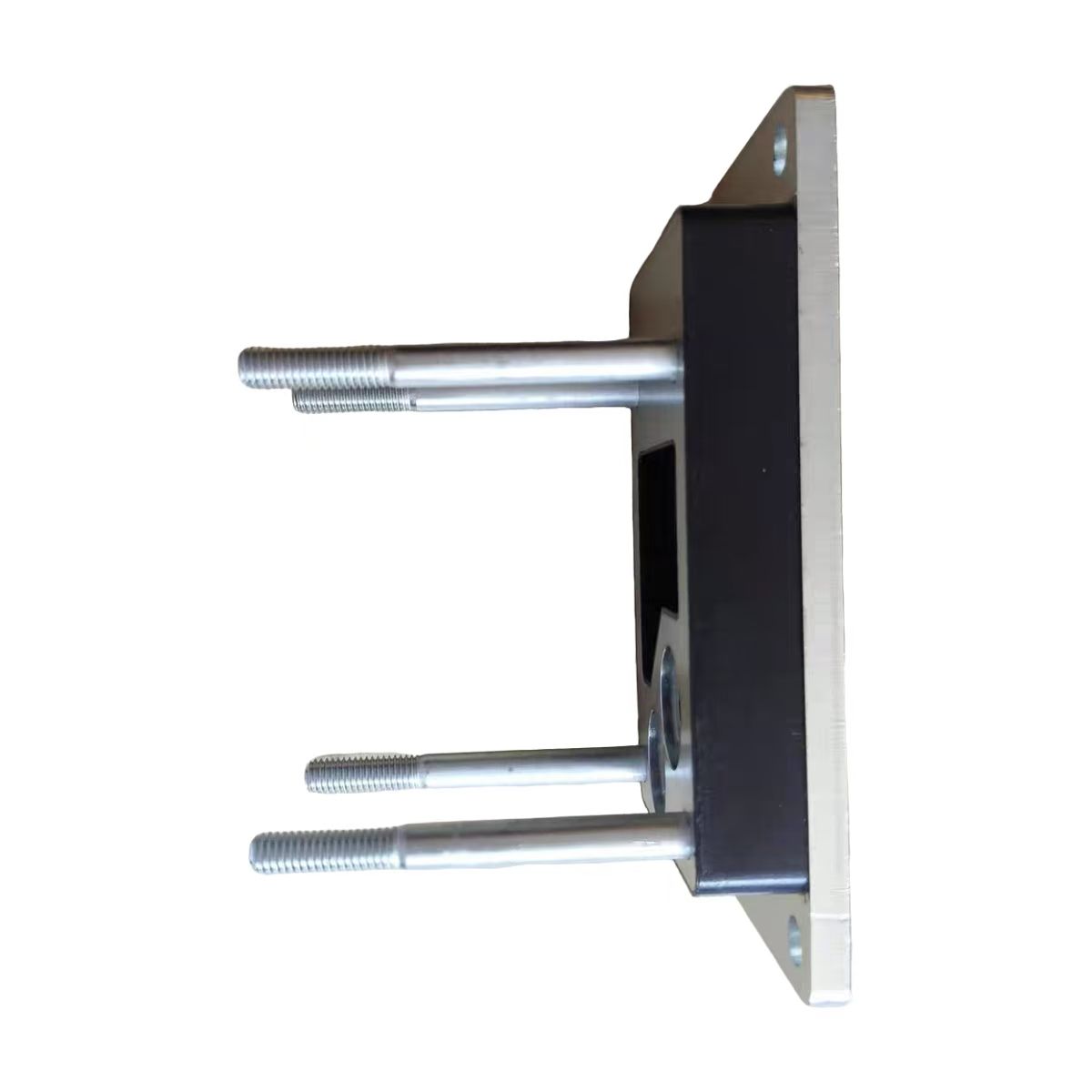

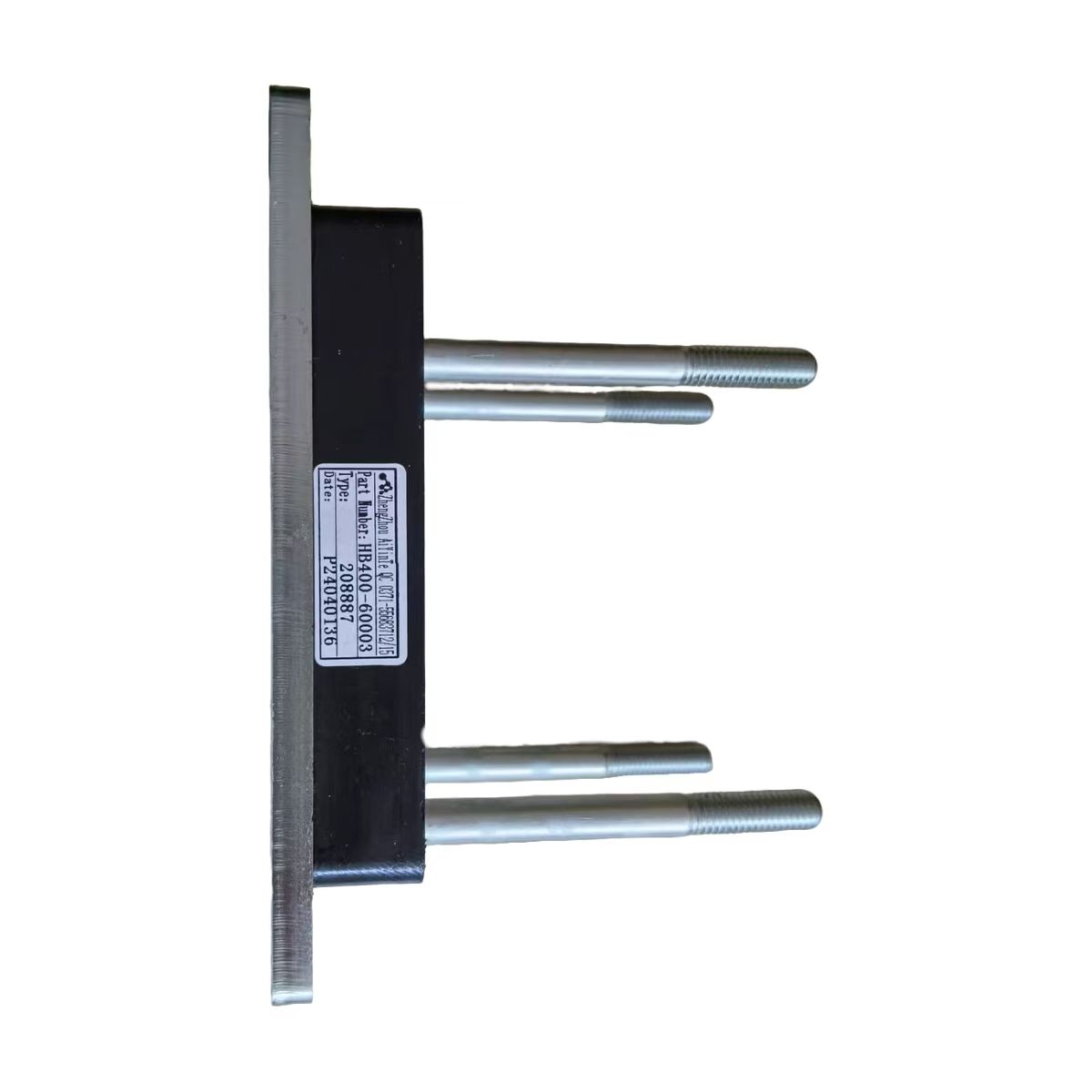

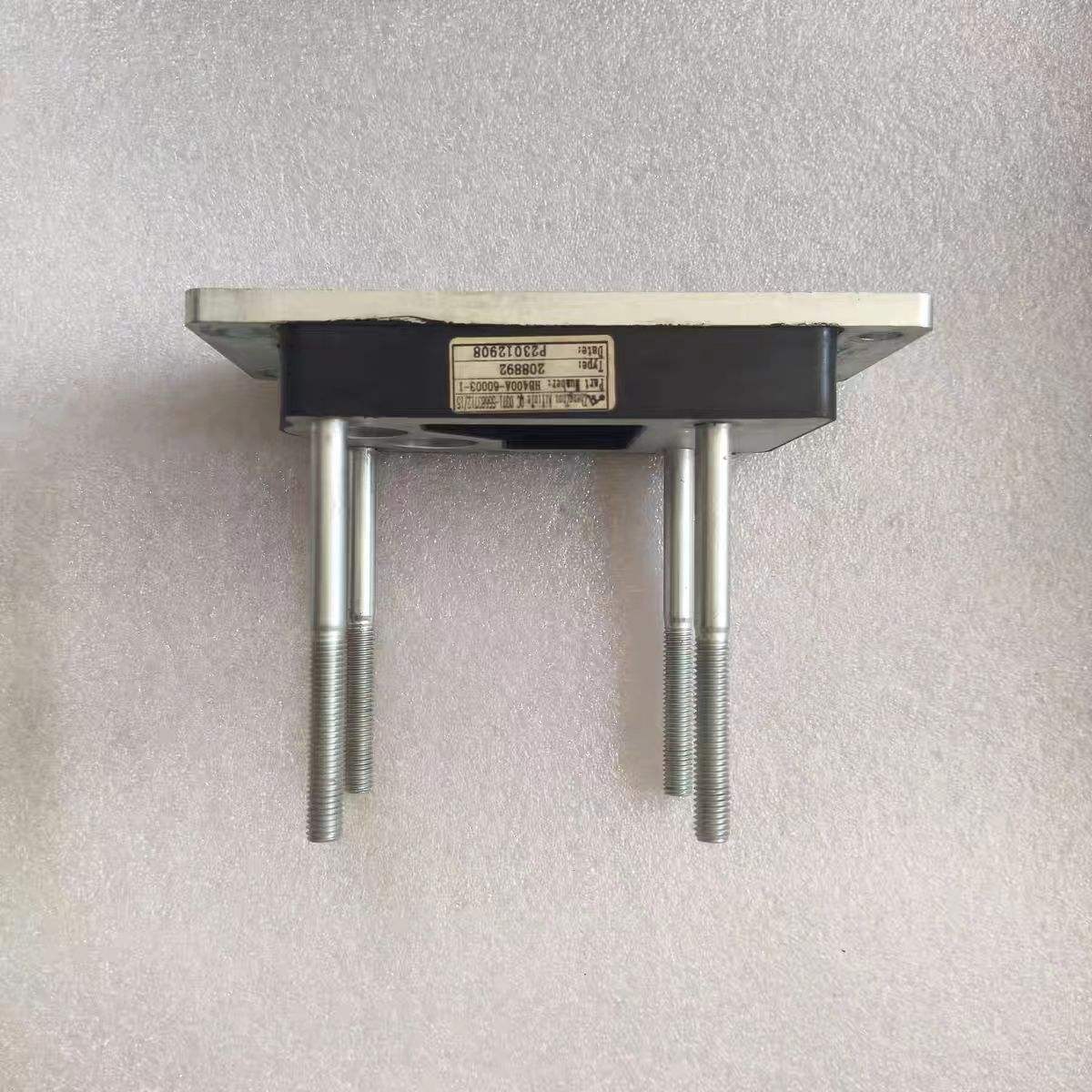

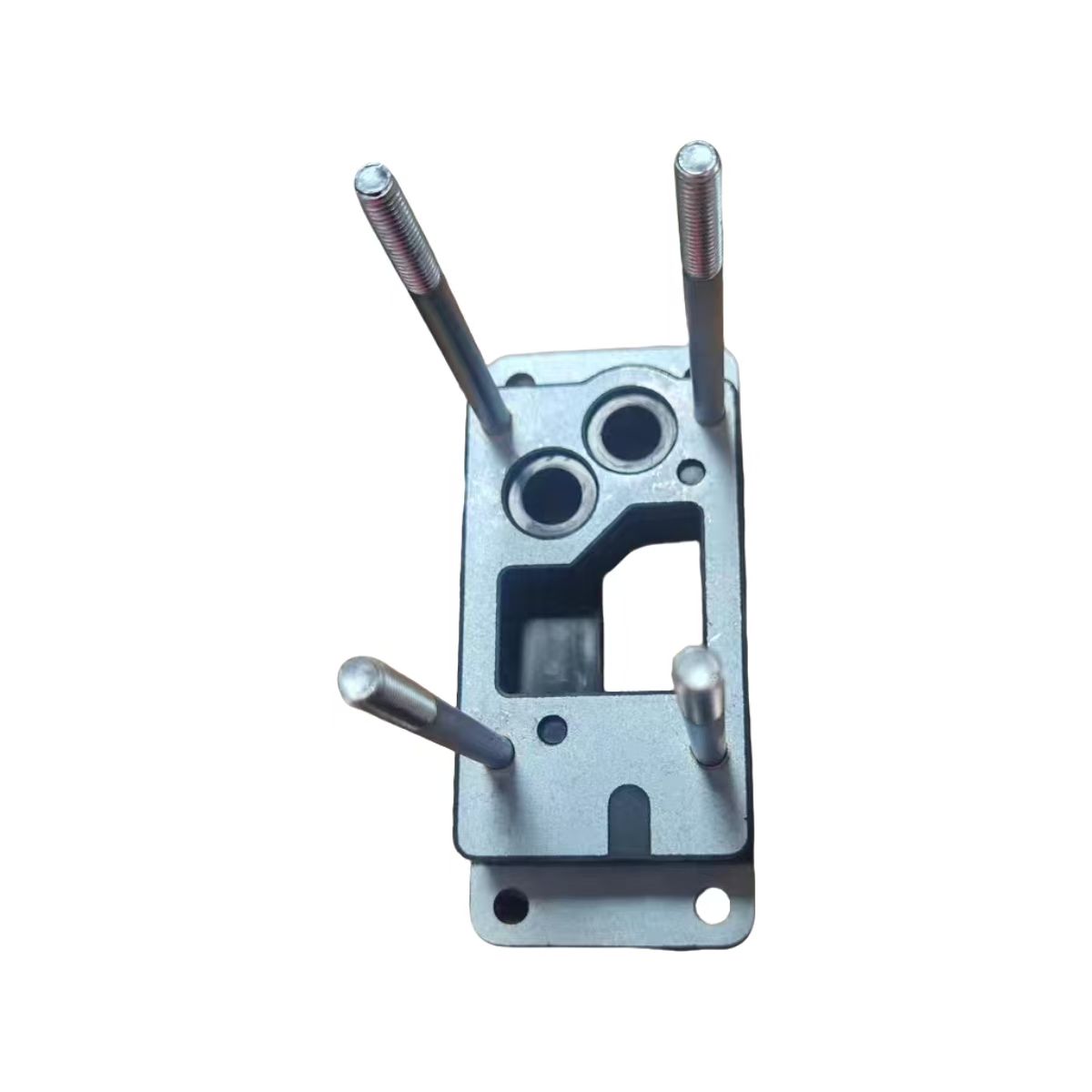

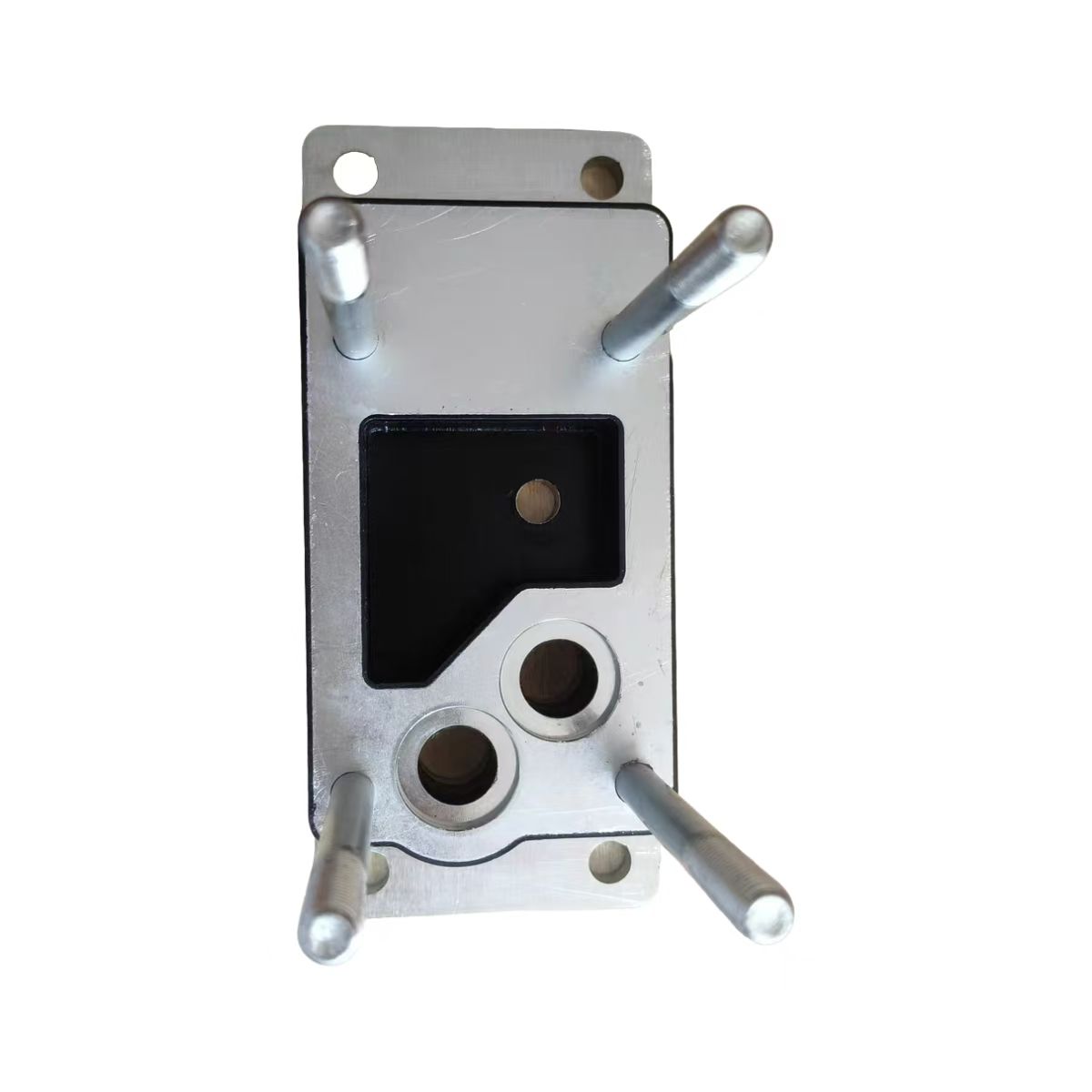

Placa d'amortiment del retardador hidràulic FAST per a camions Shacman

La placa d'amortiment del retardador hidràulic FAST per a camions Shacman és un component de muntatge i protecció subministrat per Skyond, fabricat a les nostres instal·lacions a la Xina. Aquesta placa d'amortiment està dissenyada per a la vàlvula de control proporcional pneumàtica dels sistemes de retardador hidràulic FAST, que es troben habitualment en camions pesats Shacman, incloses les sèries X5000, X6000 i M3000S, així com altres marques equipades amb retardadors FAST com Sinotruk HOWO, Yutong i Yaxing. La placa d'amortiment del retardador es munta directament al conjunt del cos de la vàlvula de control, assegurant la vàlvula proporcional que regula la pressió de l'aire que entra al dipòsit d'oli del retardador. Aquest control de pressió determina el flux d'oli a la cambra de treball, que al seu torn regula el parell de frenada. Una placa d'amortiment desgastada o desapareguda permet que una vibració excessiva arribi a la vàlvula de precisió, provocant una frenada irregular, un enganxament retardat o una fallada completa de la vàlvula. Substituir-lo per la placa d'amortiment del retardador restaura el funcionament estable de la vàlvula i la força hidràulica constant per a una desacceleració més segura del vehicle.

Avantatges del producte

Assegura la vàlvula proporcional contra vibracions.

La placa d'amortiment del retardador hidràulic FAST per a camions Shacman manté la vàlvula proporcional electromagnètica fermament al cos de la vàlvula del retardador. Això evita el moviment de la vàlvula o la distorsió del senyal causada per la vibració de la carretera i el rebot del vehicle, assegurant que el retardador respon de manera coherent a les ordres del conductor.

S'allarga la vida útil dels components.

En absorbir l'energia de xoc i vibració abans d'arribar a la vàlvula proporcional, la placa d'amortiment redueix el desgast dels components interns de la vàlvula com la bobina, les molles i els solenoides. Això es tradueix en intervals de servei més llargs i menys substitucions de vàlvules durant la vida útil del vehicle.

Construcció composta metall-cautxú.

La placa d'acer proporciona un muntatge rígid i un posicionament precís de la vàlvula, mentre que la capa de goma unida absorbeix vibracions d'alta freqüència. Aquest disseny integrat elimina la necessitat de suports de muntatge i aïlladors separats, simplificant el conjunt de la vàlvula i reduint els possibles punts de fallada.

Conserva els avantatges bàsics de frenada del retardador.

Una vàlvula proporcional estable permet que el retardador ofereixi tot el seu potencial de frenada desacceleració sense desgast, un rendiment constant sense esvaïment tèrmic i una tensió reduïda als frens de servei i als pneumàtics. Per als operadors de flotes, això significa menors costos de manteniment i una millor economia de combustible.

Substitució directa del OEM.

Els forats de muntatge, el gruix de la placa i les dimensions generals coincideixen amb les especificacions de l'equip original. La instal·lació no requereix cap modificació al cos de la vàlvula ni als components circumdants.

Especificacions clau

Quin és el paper de l'amortiment?

La placa d'amortiment del retardador hidràulic FAST per a camions Shacman compleix tres funcions essencials en el sistema de control del retardador:

Muntatge segur. La placa fixa la vàlvula proporcional electromagnètica fermament al cos de la vàlvula retardadora. Aquesta fixació mecànica evita que la vàlvula es mogui o s'afluixi sota la vibració del vehicle, mantenint una alineació precisa entre la vàlvula i les seves connexions pneumàtiques i elèctriques.

Amortiment de vibracions.La capa de goma integrada absorbeix i dissipa l'energia dels xocs i vibracions de la carretera i el tren de transmissió. Sense aquest amortiment, la vibració transmetria directament als components interns de la vàlvula la bobina, les molles i els solenoides provocant un desgast prematur, una resposta erràtica o una fallada completa.

Protecció de la integritat del senyal.En aïllar la vàlvula de la vibració, la placa d'amortiment del retardador evita que els senyals falsos o la distorsió del senyal arribin a la unitat de control electrònica. La vàlvula proporcional es basa en senyals elèctrics precisos de l'ECU per regular la pressió de l'aire. El rebot de contacte induït per vibracions o les connexions intermitents poden fer que l'ECU interpreti erròniament la posició de la vàlvula, provocant una aplicació incorrecta del parell de frenada.

Per al conductor, això es tradueix en una resposta de frenada previsible i lineal en tots els modes de funcionament del retardador, des de la funció de descens a velocitat constant fins als modes de frenada totalment activats.

Sobre la construcció del producte

Aquesta placa d'amortiment retardador té una construcció composta: una placa d'acer al carboni Q235 unida a una capa d'amortiment de goma.

Placa d'acer al carboni Q235.Aquest acer de grau estructural proporciona la rigidesa necessària per muntar de manera segura la vàlvula proporcional. Resisteix la flexió i la deformació sota les forces de subjecció dels cargols de muntatge i les càrregues de vibració del vehicle. La placa d'acer manté l'orientació precisa de la vàlvula respecte al cos de la vàlvula, assegurant que les connexions pneumàtiques i elèctriques romanguin alineades.

Capa amortidora de goma.La capa d'elastòmer absorbeix l'energia de vibració d'alta freqüència i la converteix en calor, que es dissipa a través de la placa. Aquest compost de cautxú està formulat per mantenir les seves propietats d'amortiment en tot el rang de temperatura que es troba en el funcionament de camions pesats, des de l'arrencada en fred a l'hivern fins a la calor sostinguda del sistema retardador durant llargs descensos.

Avantatge del disseny compost.En unir metall i cautxú en una sola unitat, la placa d'amortiment proporciona tant el muntatge estructural com l'aïllament de vibracions en un component compacte. Això elimina la necessitat de suports de muntatge separats i aïlladors de goma, simplificant el conjunt de la vàlvula i reduint els possibles punts de fallada.

Models de retardador compatibles i aplicacions de vehicles

La placa d'amortiment del retardador hidràulic FAST per a camions Shacman és compatible amb tota la gamma de models de retardador hidràulic FAST:

1. FH400B (connexió en sèrie). Muntatge en línia amb la transmissió, adequat per a vehicles on l'espai permet la instal·lació en sèrie.

2. FH240B. Un model compacte de connexió en sèrie per a aplicacions de menor potència.

3. FHB320B (connexió en paral·lel). Es munta al costat de la transmissió, conservant la interfície de la presa de força (PTO).

4. FHB400B. Un model de connexió en paral·lel de major capacitat.

Aquests models de retardadors estan instal·lats de fàbrica o instal·lats pel distribuïdor a:

1. Shacman X5000, X6000, M3000S i altres camions pesats Shacman

2. Sèrie HOWO de Sinotruk

3. Autobusos i autocars de Yutong i Yaxing

4. Altres marques de vehicles comercials que utilitzen retardadors FAST

Per a tallers i operadors de flotes, la placa d'amortiment del retardador proporciona una única SKU que cobreix diversos models de retardadors i aplicacions de vehicles, simplificant la gestió de l'inventari.

Instal·lació i Manteniment

La substitució de la placa d'amortiment del retardador requereix atenció als detalls:

Es recomana instal·lació professional

El treball consisteix a desmuntar el cos de la vàlvula de control del retardador. Recomanem que un tècnic amb experiència en servei de retardadors FAST realitzi la substitució.

Especificació de parell

Els cargols de muntatge s'han de prémer al parell especificat amb una clau dinamométrica. Un ajustament excessiu pot danyar el cos de la vàlvula o la placa d'amortiment; un ajustament insuficient permet moviment i vibració.

Inspeccioneu els components associats

Amb la vàlvula retirada, comproveu la pròpia vàlvula proporcional per si hi ha danys. Inspeccioneu el segell de la junta tòrica per si hi ha duresa, esquerdes o deformacions i substituïu-lo si cal.

Prova de funcionament després de la instal·lació

Després del muntatge, proveu el retardador a través de tots els modes de funcionament a velocitat constant i a cada etapa de frenada per confirmar la força de frenada normal i que no hi hagi fuites d'aire o d'oli.

La majoria de les instal·lacions es poden completar en menys d'una hora per un tècnic experimentat.

Com Skyond controla i prova la qualitat?

Cada placa d'amortiment del retardador hidràulic FAST per a camions Shacman subministrada per Skyond s'inspecciona abans de l'enviament:

Verificació dimensional.Les ubicacions dels forats de muntatge de la placa, el gruix i les dimensions generals es comproven amb les especificacions OEM per garantir un ajustament correcte.

Integritat de l'enllaç de goma. La capa de cautxú s'inspecciona per a una correcta unió a la placa d'acer, sense buits ni separació.

Acabat superficial.La placa d'acer es comprova per detectar rebaves, vores afilades o corrosió que puguin afectar la instal·lació o la vida útil.

Prova de mostra. Les mostres aleatòries de cada lot se sotmeten a proves de compressió i vibració per verificar el rendiment d'amortiment.

Fabricació avançada a Skyond

Skyond opera una instal·lació de fabricació moderna equipada amb maquinària de precisió i línies de producció automatitzades. La nostra fàbrica és capaç de produir la placa d'amortiment del retardador hidràulic FAST per a camions Shacman i altres components de precisió amb estàndards de qualitat coherents.

Mecanitzat CNC de precisió. El nostre equip CNC s'encarrega del tall i la conformació de components metàl·lics segons les especificacions exactes. Per a la placa d'amortiment, això garanteix ubicacions precises dels forats de muntatge, un gruix constant de la placa i un ajustament adequat al cos de la vàlvula. La precisió dimensional afecta directament la facilitat d'instal·lació i la capacitat de la placa per mantenir l'alineació de la vàlvula sota vibració.

Muntatge automatitzat i control de qualitat. Els processos automatitzats redueixen l'error humà i garanteixen una qualitat de construcció constant en totes les sèries de producció. Cada lot es sotmet a una inspecció en múltiples etapes, des de la verificació de matèries primeres fins a les proves del producte acabat.

Línia d'unió de goma dedicada. La capa d'amortiment de goma s'uneix a la placa d'acer mitjançant processos controlats que garanteixen una adherència adequada sense buits ni delaminació. Aquesta integritat d'unió és fonamental per al rendiment d'amortiment de vibracions de la placa durant la seva vida útil.

Equips de prova. Les eines de mesura d'alta precisió i els provadors elèctrics verifiquen el rendiment del producte en condicions de funcionament simulades. Les mostres aleatòries de cada lot se sotmeten a proves de compressió i vibració per confirmar que les característiques d'amortiment compleixen les especificacions.

Capacitat de producció. La nostra instal·lació admet la producció a gran escala per satisfer les comandes a granel mantenint una qualitat constant. Per als operadors de flotes i empreses comercials que requereixen enviaments de volum, podem escalar la producció en conseqüència.

Lliurament global i logística

Skyond exporta a Rússia, Àsia Central, Sud-est Asiàtic, Àfrica, Amèrica del Sud i altres regions. El nostre equip de logística s'encarrega de:

1. Càrrega de contenidors amb la seguretat adequada per evitar danys durant el trànsit

2. Documentació duanera per a un despatx sense problemes

3. Encaminament als ports principals per a un transport internacional eficient

La majoria de comandes normals per a la placa d'amortiment del retardador hidràulic FAST per a camions Shacman s'envien en un termini de 7 a 45 dies després de la confirmació del pagament. Per als clients amb requisits habituals, podem organitzar enviaments programats o mantenir l'inventari als magatzems de transitaris per a un lliurament més ràpid.

Preguntes comuns

P1: Quins números de peça corresponen a aquesta placa d'amortiment?

La placa d'amortiment està disponible com a HB400-60003 i HB400-60002. El conjunt complet de la vàlvula proporcional amb placa d'amortiment és HB400-60001.

P2: Com puc confirmar que aquesta placa d'amortiment s'adapta al meu camió?

Comproveu el model del retardador a la placa d'identificació del cos del retardador. Els models compatibles inclouen FH400B, FH240B, FHB320B i FHB400B. Alternativament, proporcioneu el VIN del vostre vehicle al vostre proveïdor per tal que la coincidència exacta al catàleg de peces electròniques FAST o Shacman.

P3: Què he de substituir juntament amb la placa d'amortiment?

Inspeccioneu la vàlvula proporcional per si hi ha danys. Comproveu l'envelliment o el desgast de la junta tòrica i substituïu-la si cal.

P4: Puc instal·lar-ho jo mateix?

El treball implica el cos de la vàlvula de control del retardador. Recomanem la instal·lació per part d'un tècnic amb experiència en el servei de retardadors FAST per garantir el correcte parell i les proves de funcionament.
